Mengungkap Rahasia Pendingin Kabin: Memahami Fungsi Katup Ekspansi pada Sistem AC Mobil

Berkendara di bawah terik matahari atau dalam kemacetan panjang bisa menjadi pengalaman yang tidak nyaman jika tanpa sistem pendingin udara (AC) mobil yang berfungsi optimal. AC mobil bukan hanya sekadar fitur kenyamanan, melainkan juga bagian integral dari pengalaman berkendara yang menyenangkan dan aman. Di balik hembusan udara dingin yang menyegarkan, terdapat serangkaian komponen kompleks yang bekerja secara harmonis. Salah satu komponen krusial yang sering luput dari perhatian, namun memiliki peran vital, adalah katup ekspansi.

Artikel ini akan mengupas tuntas Fungsi Katup Ekspansi pada Sistem AC Mobil, menjelaskan mekanisme kerjanya, berbagai jenisnya, serta bagaimana komponen kecil ini memastikan kabin mobil Anda tetap sejuk dan nyaman. Memahami perannya tidak hanya menambah wawasan Anda tentang otomotif, tetapi juga membantu Anda dalam perawatan AC mobil agar tetap prima.

Apa Itu Katup Ekspansi dan Posisinya dalam Sistem AC Mobil?

Katup ekspansi, atau dalam bahasa Inggris disebut expansion valve, adalah komponen kunci dalam siklus pendinginan AC mobil. Secara sederhana, katup ini bertindak sebagai gerbang atau regulator aliran refrigeran (sering disebut freon) yang mengalir dari kondensor menuju evaporator. Posisinya strategis, berada tepat di antara receiver/drier (atau akumulator, tergantung jenis sistem) dan evaporator.

Tanpa Fungsi Katup Ekspansi pada Sistem AC Mobil, proses pendinginan tidak akan terjadi secara efisien, bahkan bisa merusak komponen lain. Katup ini memastikan refrigeran yang masuk ke evaporator berada dalam kondisi yang tepat—bertekanan rendah dan bersuhu rendah—sehingga siap untuk menyerap panas dari udara di dalam kabin.

Peran Vital Katup Ekspansi dalam Siklus Pendinginan

Untuk memahami secara mendalam Fungsi Katup Ekspansi pada Sistem AC Mobil, kita perlu melihatnya dalam konteks siklus pendinginan keseluruhan. Sistem AC mobil bekerja berdasarkan prinsip perpindahan panas, di mana panas dari dalam kabin dipindahkan keluar. Siklus ini melibatkan empat komponen utama: kompresor, kondensor, katup ekspansi, dan evaporator.

Kompresor: Mendorong refrigeran gas bertekanan tinggi dan bersuhu tinggi ke kondensor.
Kondensor: Mendinginkan refrigeran gas, mengubahnya menjadi cairan bertekanan tinggi dan bersuhu tinggi, sambil melepaskan panas ke udara luar.
Katup Ekspansi: Di sinilah peran krusial dimulai. Katup ini menerima refrigeran cair bertekanan tinggi dari kondensor.
Evaporator: Refrigeran cair bertekanan rendah dan bersuhu rendah yang keluar dari katup ekspansi akan menguap di evaporator, menyerap panas dari udara kabin, dan menghasilkan udara dingin.
Kembali ke Kompresor: Refrigeran yang kini berbentuk gas bertekanan rendah dan bersuhu rendah kembali ke kompresor untuk memulai siklus lagi.

Dari urutan ini, jelas bahwa katup ekspansi adalah jembatan vital yang menghubungkan sisi tekanan tinggi (panas) dengan sisi tekanan rendah (dingin) dalam sistem. Tanpa katup ini, refrigeran cair akan langsung membanjiri evaporator dengan tekanan tinggi, mencegahnya menguap dan menyerap panas secara efektif.

Mekanisme Kerja Katup Ekspansi: Mengubah Tekanan dan Suhu

Inti dari Fungsi Katup Ekspansi pada Sistem AC Mobil adalah kemampuannya untuk melakukan dua hal utama: menurunkan tekanan refrigeran dan mengatomisasi refrigeran.

Saat refrigeran cair bertekanan tinggi dan bersuhu sedang-tinggi tiba di katup ekspansi dari kondensor, ia dipaksa melewati lubang yang sangat kecil (orifice) di dalam katup. Fenomena inilah yang dikenal sebagai ekspansi.

Berikut adalah langkah-langkah detail mekanisme kerjanya:

Penurunan Tekanan: Refrigeran cair yang bertekanan tinggi dipaksa melalui lubang sempit. Ketika melewati lubang ini, ruang di depannya melebar drastis. Hukum fisika menyatakan bahwa ketika volume gas atau cairan bertambah secara tiba-tiba tanpa penambahan energi eksternal (ekspansi adiabatik), tekanannya akan turun drastis.
Penurunan Suhu: Penurunan tekanan yang drastis ini secara otomatis menyebabkan penurunan suhu yang sangat signifikan pada refrigeran. Ini adalah prinsip yang sama yang membuat kaleng aerosol terasa dingin saat isinya disemprotkan.
Atomisasi (Pengkabutan): Bersamaan dengan penurunan tekanan dan suhu, refrigeran cair dipecah menjadi butiran-butiran kecil atau kabut halus. Ini penting karena butiran-butiran kecil memiliki luas permukaan yang jauh lebih besar dibandingkan cairan padat, memungkinkan mereka untuk menguap dan menyerap panas lebih efisien di evaporator.
Regulasi Aliran: Katup ekspansi tidak hanya menurunkan tekanan, tetapi juga mengatur jumlah refrigeran yang masuk ke evaporator. Ini dilakukan untuk memastikan evaporator tidak kelebihan beban (banjir refrigeran) atau kekurangan refrigeran. Regulasi ini sangat penting untuk mencegah pembekuan evaporator dan menjaga efisiensi pendinginan yang optimal.

Dengan demikian, Fungus Katup Ekspansi pada Sistem AC Mobil adalah untuk mengubah refrigeran dari kondisi cair bertekanan tinggi dan bersuhu tinggi menjadi kabut cair bertekanan rendah dan bersuhu sangat rendah, siap untuk menyerap panas dari udara kabin.

Variasi Jenis Katup Ekspansi: TXV vs. Orifice Tube vs. EXV

Meskipun prinsip dasarnya sama, terdapat beberapa jenis katup ekspansi yang digunakan dalam sistem AC mobil, masing-masing dengan karakteristik dan cara kerja sedikit berbeda.

1. Katup Ekspansi Termal (Thermal Expansion Valve – TXV)

Jenis ini adalah yang paling umum dan dikenal sebagai katup ekspansi "cerdas" karena kemampuannya untuk mengatur aliran refrigeran berdasarkan suhu di output evaporator.

Cara Kerja: TXV memiliki sensor suhu (biasanya berupa bulb yang berisi gas atau cairan khusus) yang ditempatkan pada saluran keluar evaporator. Ketika suhu refrigeran yang keluar dari evaporator naik (menandakan bahwa evaporator membutuhkan lebih banyak refrigeran untuk mendinginkan), sensor akan mengirim sinyal untuk membuka katup lebih lebar, sehingga lebih banyak refrigeran masuk. Sebaliknya, jika suhu turun (evaporator sudah cukup dingin), katup akan menutup sebagian untuk mengurangi aliran.
Jenis TXV:

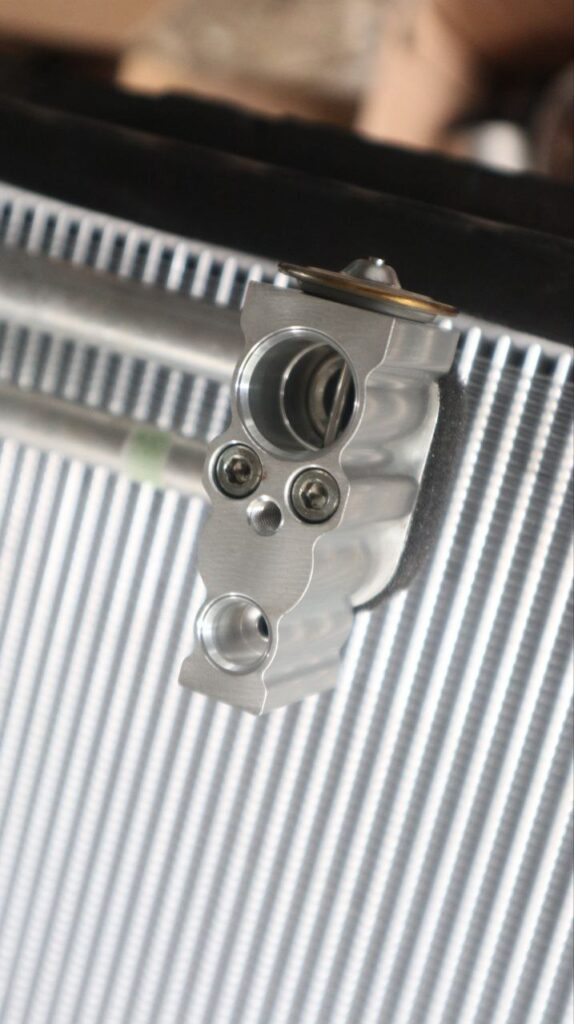

- Block Type TXV: Bentuknya kotak dan seringkali terpasang langsung pada evaporator. Ini adalah jenis yang paling sering ditemukan pada mobil modern.
- Body Type TXV (atau "H" Valve): Lebih ringkas dan sering digunakan pada kendaraan tertentu.
Kelebihan: Sangat efisien dalam mengatur aliran refrigeran, mencegah pembekuan evaporator, dan menjaga suhu kabin yang stabil.
Kekurangan: Lebih kompleks dan mahal dibandingkan orifice tube.

2. Fixed Orifice Tube

Ini adalah jenis katup ekspansi yang lebih sederhana, sering ditemukan pada mobil-mobil lama atau beberapa model modern dengan desain sistem AC tertentu.

Cara Kerja: Sesuai namanya, fixed orifice tube memiliki lubang (orifice) dengan ukuran tetap. Ia tidak memiliki mekanisme sensor suhu atau pengaturan aliran yang dinamis. Jumlah refrigeran yang melewatinya sepenuhnya bergantung pada tekanan yang diberikan oleh kompresor.
Kelebihan: Sangat sederhana, murah, dan minim bagian bergerak sehingga relatif tahan lama.
Kekurangan: Kurang efisien dalam kondisi beban pendinginan yang bervariasi. Rentan terhadap pembekuan evaporator jika kompresor tidak dilengkapi dengan cycling switch yang memutus daya kompresor saat suhu evaporator terlalu rendah.

3. Katup Ekspansi Elektronik (Electronic Expansion Valve – EXV)

Ini adalah teknologi yang lebih baru, sering ditemukan pada kendaraan hibrida, listrik, atau mobil-mobil premium yang membutuhkan kontrol pendinginan yang sangat presisi dan efisien.

Cara Kerja: EXV dikendalikan oleh unit kontrol elektronik (ECU) mobil. Sensor suhu dan tekanan yang tersebar di seluruh sistem AC memberikan data ke ECU, yang kemudian secara elektronik mengatur pembukaan katup. Ini memungkinkan kontrol yang jauh lebih halus dan responsif terhadap kebutuhan pendinginan.
Kelebihan: Efisiensi energi tertinggi, kontrol suhu yang sangat presisi, dan kemampuan untuk beradaptasi dengan cepat terhadap perubahan kondisi.
Kekurangan: Sangat kompleks, mahal, dan membutuhkan sistem kontrol elektronik yang canggih.

Indikasi Katup Ekspansi Bermasalah: Tanda-tanda yang Perlu Diwaspadai

Mengingat Fungsi Katup Ekspansi pada Sistem AC Mobil yang sangat krusial, kerusakan pada komponen ini dapat menyebabkan berbagai masalah pada performa AC mobil Anda. Berikut adalah beberapa tanda umum bahwa katup ekspansi mungkin mengalami masalah:

AC Tidak Dingin atau Kurang Dingin: Ini adalah gejala paling umum. Jika katup terlalu tertutup, aliran refrigeran ke evaporator akan terhambat, mengurangi kemampuan pendinginan. Jika terlalu terbuka, evaporator mungkin kebanjiran refrigeran, juga mengurangi efisiensi.
AC Hanya Dingin Sesekali (Intermiten): Katup yang macet atau tidak berfungsi dengan baik dapat menyebabkan pendinginan yang tidak konsisten. Kadang dingin, kadang tidak.
Evaporator Membeku: Jika katup ekspansi gagal menutup sebagian saat evaporator sudah cukup dingin (terutama pada TXV), terlalu banyak refrigeran dapat masuk dan menyebabkan kelembapan di permukaan evaporator membeku. Ini akan menghalangi aliran udara dan membuat AC tidak dingin.
Suara Desis atau Mendesis dari Area Dashboard: Ini bisa menjadi indikasi refrigeran yang melewati katup yang tersumbat sebagian atau bocor.
Tekanan AC Tidak Normal: Pemeriksaan tekanan pada sisi rendah dan sisi tinggi sistem AC oleh teknisi dapat menunjukkan anomali yang mengindikasikan masalah pada katup ekspansi.
Suhu Udara Keluar Evaporator Tidak Stabil: Pada sistem dengan TXV, sensor suhu yang tidak berfungsi dengan baik atau katup yang macet bisa menyebabkan fluktuasi suhu yang tidak diinginkan.

Penyebab Umum Kerusakan Katup Ekspansi

Beberapa faktor dapat menyebabkan kerusakan pada katup ekspansi:

Kontaminasi Sistem: Partikel kotoran, serpihan logam dari kompresor yang aus, atau sisa-sisa seal karet yang rusak dapat menyumbat lubang kecil pada katup ekspansi.
Kelembaban dalam Sistem: Jika kelembaban masuk ke dalam sistem AC (misalnya saat pengisian refrigeran yang tidak tepat), ia bisa membeku di dalam katup ekspansi atau membentuk asam yang korosif.
Usia dan Keausan: Seperti komponen mekanis lainnya, katup ekspansi memiliki masa pakai. Bagian-bagian bergerak di dalamnya bisa aus atau macet seiring waktu.
Refrigeran Palsu atau Campuran: Penggunaan refrigeran yang tidak sesuai standar atau campuran dapat merusak komponen internal katup.

Tips Perawatan Sistem AC dan Katup Ekspansi

Meskipun katup ekspansi bukanlah komponen yang memerlukan perawatan rutin secara langsung, menjaga kesehatan sistem AC secara keseluruhan akan sangat membantu memperpanjang umurnya dan memastikan Fungsi Katup Ekspansi pada Sistem AC Mobil tetap optimal.

Servis AC Secara Teratur: Lakukan pemeriksaan dan perawatan AC mobil setidaknya setahun sekali atau setiap 20.000 km. Ini termasuk pemeriksaan tekanan, penggantian filter kabin, dan pengecekan kebocoran.
Pastikan Sistem Bebas Kontaminasi: Saat melakukan pengisian refrigeran atau perbaikan, pastikan teknisi menggunakan peralatan yang bersih dan refrigeran berkualitas tinggi. Receiver/drier atau akumulator harus diganti secara berkala karena fungsinya adalah menyaring kotoran dan menyerap kelembaban.
Gunakan Refrigeran yang Tepat: Selalu gunakan jenis refrigeran yang direkomendasikan oleh pabrikan mobil Anda.
Perhatikan Gejala Awal: Jangan menunda perbaikan jika Anda merasakan AC mobil mulai tidak dingin atau menunjukkan gejala aneh lainnya. Semakin cepat masalah diidentifikasi, semakin kecil kemungkinan kerusakan meluas ke komponen lain yang lebih mahal.

Kesalahan Umum dalam Penanganan Masalah Katup Ekspansi

Beberapa kesalahan sering terjadi saat mendiagnosis atau memperbaiki masalah terkait katup ekspansi:

Misdiagnosis: Seringkali, masalah pada katup ekspansi disalahartikan sebagai kekurangan refrigeran. Padahal, mengisi ulang refrigeran tanpa mengatasi masalah katup ekspansi hanya akan menunda perbaikan dan berpotensi menyebabkan kerusakan lebih lanjut.
Tidak Mengganti Receiver/Drier: Ketika katup ekspansi diganti karena tersumbat, receiver/drier (atau akumulator) juga harus diganti. Ini karena drier yang lama mungkin sudah jenuh dengan kotoran atau kelembaban yang menyebabkan katup ekspansi tersumbat.
Penggunaan Komponen Tidak Sesuai: Menggunakan katup ekspansi yang tidak sesuai spesifikasi mobil dapat menyebabkan kinerja AC yang buruk atau kerusakan komponen lain.

Kesimpulan: Kunci Pendinginan yang Efisien

Dari pembahasan di atas, jelas bahwa Fungsi Katup Ekspansi pada Sistem AC Mobil adalah inti dari proses pendinginan yang efisien dan stabil. Komponen kecil ini bertanggung jawab untuk mengubah refrigeran bertekanan tinggi menjadi kabut dingin bertekanan rendah, mempersiapkannya untuk menyerap panas dari kabin mobil Anda. Baik itu TXV yang cerdas, orifice tube yang sederhana, maupun EXV yang canggih, peran fundamentalnya tetap sama: mengatur aliran dan kondisi refrigeran agar evaporator dapat bekerja optimal.

Memahami peran katup ekspansi membantu kita menghargai kompleksitas di balik kenyamanan AC mobil dan mendorong kita untuk melakukan perawatan yang tepat. Dengan menjaga sistem AC mobil Anda dalam kondisi prima, Anda tidak hanya memastikan kabin tetap sejuk, tetapi juga memperpanjang umur seluruh komponen sistem pendingin.

Disclaimer:
Informasi dalam artikel ini bersifat umum dan bertujuan sebagai panduan edukasi. Kondisi, spesifikasi, dan persyaratan perawatan sistem AC mobil dapat bervariasi tergantung pada merek, model, tahun produksi kendaraan, serta kondisi penggunaan. Untuk diagnosis dan perbaikan yang akurat, selalu disarankan untuk berkonsultasi dengan teknisi AC mobil profesional yang memiliki keahlian dan peralatan yang tepat.
