Mengungkap Rahasia di Balik Kinerja Optimal: Fungsi Sensor Camshaft pada Mesin Mobil Modern

Dalam dunia otomotif modern, mesin mobil telah berkembang menjadi sistem yang sangat kompleks dan canggih. Tidak lagi hanya mengandalkan mekanisme murni, mesin-mesin saat ini diperkaya dengan berbagai sensor elektronik yang bertindak sebagai "indera" bagi unit kontrol mesin (ECU/ECM). Salah satu komponen krusial yang sering luput dari perhatian, namun memiliki peran vital dalam menjaga kinerja mesin yang efisien dan bertenaga, adalah sensor camshaft.

Artikel ini akan mengupas tuntas fungsi sensor camshaft pada mesin mobil modern, menjelaskan bagaimana komponen kecil ini berkontribusi besar pada efisiensi pembakaran, tenaga, dan bahkan emisi gas buang kendaraan Anda. Bagi Anda pemilik kendaraan, calon pembeli, atau sekadar penggemar otomotif, pemahaman tentang sensor ini akan membuka wawasan baru mengenai teknologi di balik performa mesin yang Anda nikmati setiap hari. Mari kita selami lebih dalam peran tak tergantikan dari sensor poros bubungan ini.

Apa Itu Sensor Camshaft? Definisi dan Gambaran Umum

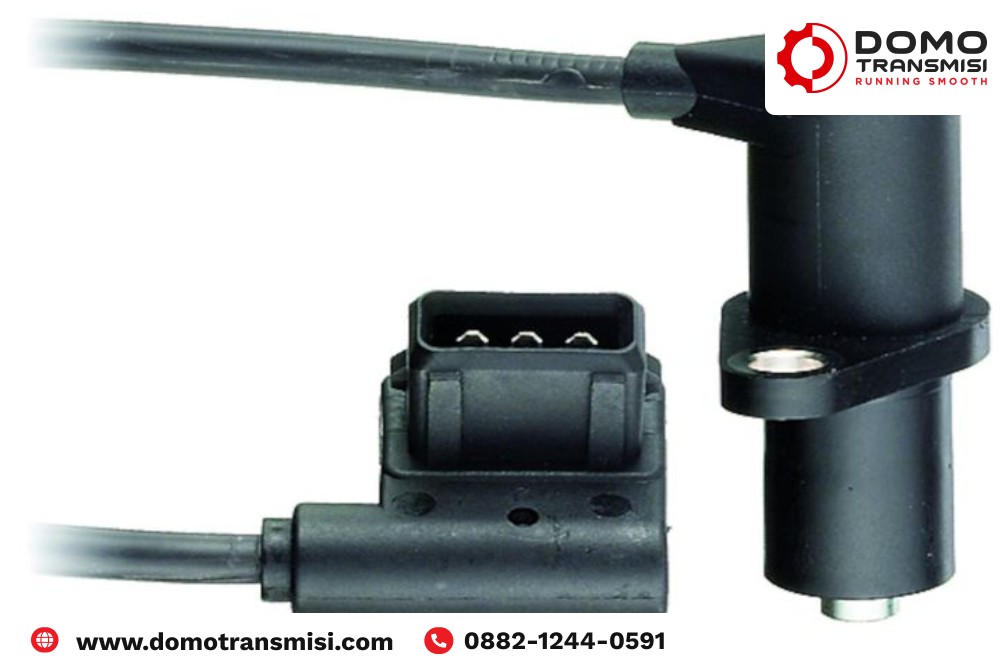

Sensor camshaft, atau sering juga disebut Camshaft Position Sensor (CMP sensor) atau sensor posisi poros bubungan, adalah komponen elektronik penting dalam sistem manajemen mesin mobil modern. Tugas utamanya adalah mendeteksi posisi dan kecepatan putaran camshaft (poros bubungan) di dalam mesin. Camshaft sendiri bertanggung jawab untuk membuka dan menutup katup intake dan exhaust pada waktu yang tepat, sehingga memungkinkan udara dan bahan bakar masuk serta gas buang keluar dari ruang bakar.

Sensor ini biasanya terletak di dekat camshaft itu sendiri, baik di bagian depan mesin, di kepala silinder, atau di samping blok mesin, tergantung pada desain mesin dan lokasi camshaft. Bentuknya relatif kecil, seringkali silindris, dan terhubung ke harness kabel yang mengarah ke ECU. Informasi yang dikirimkan oleh sensor ini sangat penting bagi ECU untuk melakukan perhitungan waktu yang akurat untuk injeksi bahan bakar dan pengapian.

Penjelasan Teknis Utama: Bagaimana Sensor Camshaft Bekerja

Untuk memahami sepenuhnya fungsi sensor camshaft pada mesin mobil modern, kita perlu menyelami aspek teknisnya. Sensor ini bukan hanya sekadar pendeteksi, melainkan penyedia data krusial yang menjadi dasar keputusan operasional ECU.

Mengapa Sensor Camshaft Penting? Sinkronisasi dan Penentuan Waktu

Peran utama sensor camshaft adalah memberikan informasi tentang posisi rotasi camshaft kepada ECU. Informasi ini sangat vital karena beberapa alasan mendasar:

• Sinkronisasi dengan Crankshaft: ECU perlu mengetahui posisi camshaft relatif terhadap crankshaft (poros engkol). Meskipun sensor crankshaft (CKP sensor) memberikan informasi kecepatan dan posisi crankshaft, sensor camshaft melengkapi data ini dengan menentukan apakah silinder berada pada langkah kompresi atau langkah buang. Ini sangat penting untuk sistem injeksi sequential dan pengapian individual coil.
• Penentuan Waktu Pengapian dan Injeksi Bahan Bakar: Dengan mengetahui posisi pasti camshaft, ECU dapat menghitung waktu yang optimal untuk menyemprotkan bahan bakar ke dalam silinder dan memicu busi untuk menghasilkan percikan api. Timing yang tepat ini memastikan pembakaran yang efisien, menghasilkan tenaga maksimal dengan konsumsi bahan bakar minimum.
• Peran dalam Sistem Variable Valve Timing (VVT): Ini adalah salah satu fungsi paling canggih dari sensor camshaft pada mesin modern. Sistem VVT, seperti VVT-i pada Toyota, Vanos pada BMW, atau Dual CVVT pada Hyundai/Kia, memungkinkan pengaturan waktu buka-tutup katup secara dinamis. Sensor camshaft adalah mata ECU untuk memantau apakah camshaft telah bergeser ke posisi yang diinginkan oleh sistem VVT.

Jenis-Jenis Sensor Camshaft

Meskipun prinsip dasarnya sama, ada beberapa teknologi yang digunakan dalam sensor camshaft:

• Sensor Efek Hall (Hall Effect Sensor): Ini adalah jenis sensor CMP yang paling umum pada mesin mobil modern. Sensor ini bekerja dengan mendeteksi perubahan medan magnet yang disebabkan oleh gigi atau tonjolan pada target wheel atau reluktor yang terpasang pada camshaft. Ketika tonjolan melewati sensor, medan magnet berubah, menghasilkan sinyal digital (pulsa on/off) yang dikirim ke ECU. Keunggulan sensor Hall adalah kemampuannya menghasilkan sinyal yang jelas dan stabil bahkan pada kecepatan putaran rendah.
• Sensor Induktif (Inductive Sensor): Meskipun lebih sering digunakan sebagai sensor crankshaft, beberapa desain mesin lama mungkin menggunakannya sebagai sensor camshaft. Sensor ini bekerja berdasarkan prinsip induksi elektromagnetik, di mana perubahan medan magnet yang disebabkan oleh gigi pada target wheel menginduksi tegangan dalam kumparan sensor. Sinyal yang dihasilkan adalah sinyal analog sinusoidal. Sensor ini cenderung kurang akurat pada putaran mesin sangat rendah.

Cara Kerja Detail Sensor Camshaft

Proses kerja sensor camshaft dapat dijelaskan sebagai berikut:

1. Deteksi Target Wheel: Pada camshaft terpasang sebuah target wheel atau reluktor yang memiliki gigi atau tonjolan. Bentuk dan jumlah gigi ini bervariasi tergantung pada desain mesin dan jumlah silinder.
2. Interaksi dengan Sensor: Saat camshaft berputar, gigi-gigi pada target wheel melewati bagian ujung sensor.
3. Pembentukan Sinyal:
   • Pada sensor Hall Effect, setiap kali gigi atau celah melewati sensor, medan magnet yang diproduksi oleh magnet internal sensor terganggu atau diperkuat, menghasilkan perubahan tegangan. Perubahan tegangan ini dikonversi menjadi sinyal digital (gelombang kotak) yang merepresentasikan posisi.
   • Pada sensor induktif, gerakan gigi melewati kumparan magnetik menghasilkan fluktuasi medan magnet yang menginduksi arus listrik kecil dalam kumparan.
4. Pengiriman Sinyal ke ECU: Sinyal listrik ini kemudian dikirimkan ke ECU. Sinyal ini berisi informasi tentang posisi sudut camshaft dan kecepatan putarannya.
5. Interpretasi oleh ECU: ECU memproses sinyal dari sensor camshaft ini bersama dengan sinyal dari sensor crankshaft. Dengan kedua data ini, ECU dapat secara akurat menentukan posisi masing-masing piston dalam siklus pembakaran (langkah kompresi, tenaga, buang, isap), sehingga dapat mengontrol waktu injeksi bahan bakar dan pengapian dengan presisi tinggi.

Peran Sensor Camshaft dalam Sistem VVT (Variable Valve Timing)

Sistem VVT adalah salah satu inovasi terbesar dalam teknologi mesin modern yang secara signifikan meningkatkan efisiensi dan performa. Sensor camshaft adalah komponen inti yang memungkinkan sistem ini bekerja.

• Pengaturan Timing Katup Dinamis: VVT memungkinkan ECU untuk memajukan atau memundurkan waktu buka-tutup katup intake dan/atau exhaust sesuai dengan kondisi operasi mesin (RPM, beban, suhu). Misalnya, pada RPM rendah, timing katup dapat diatur untuk memaksimalkan torsi, sementara pada RPM tinggi, timing diubah untuk memaksimalkan tenaga.
• Feedback untuk ECU: Ketika ECU memerintahkan aktuator VVT (seringkali oil control valve yang mengontrol tekanan oli ke cam phaser) untuk memutar camshaft ke posisi tertentu, sensor camshaft terus-menerus memantau posisi aktual camshaft.
• Validasi dan Koreksi: Data dari sensor camshaft ini berfungsi sebagai feedback bagi ECU untuk memverifikasi apakah camshaft telah bergerak ke posisi yang benar. Jika posisi tidak sesuai atau ada keterlambatan, ECU dapat melakukan koreksi atau bahkan mencatat kode diagnostic trouble code (DTC) jika ada masalah. Tanpa sensor camshaft, sistem VVT tidak akan memiliki cara untuk mengetahui apakah perintahnya telah dijalankan dengan benar, membuatnya tidak efektif.

Manfaat Optimal dari Fungsi Sensor Camshaft

Integrasi sensor camshaft yang berfungsi dengan baik membawa sejumlah manfaat signifikan pada kinerja dan operasional mesin mobil modern:

• Peningkatan Efisiensi Bahan Bakar: Dengan waktu injeksi dan pengapian yang presisi, pembakaran bahan bakar menjadi lebih sempurna, mengurangi pemborosan dan meningkatkan efisiensi.
• Peningkatan Tenaga dan Torsi: Timing katup yang optimal (terutama dengan VVT) memastikan mesin dapat "bernapas" dengan lebih baik di berbagai rentang RPM, menghasilkan tenaga dan torsi yang lebih besar pada saat dibutuhkan.
• Pengurangan Emisi Gas Buang: Pembakaran yang lebih efisien menghasilkan lebih sedikit produk sampingan yang tidak terbakar, sehingga mengurangi emisi polutan berbahaya seperti hidrokarbon (HC) dan karbon monoksida (CO).
• Peningkatan Kehalusan dan Stabilitas Idle: Dengan timing yang tepat, mesin dapat berjalan lebih halus dan stabil, terutama saat idle, mengurangi getaran yang tidak diinginkan.
• Kemampuan Diagnosis Mesin yang Lebih Baik: Jika ada masalah dengan timing katup atau sinkronisasi, sensor camshaft akan memberikan data yang membantu ECU mendeteksi anomali dan mencatat kode kesalahan, mempermudah proses diagnosis.

Gejala Kerusakan Sensor Camshaft

Mengingat peran vitalnya, kerusakan pada sensor camshaft dapat menimbulkan berbagai masalah serius pada performa mesin. Berikut adalah beberapa gejala umum yang mengindikasikan kemungkinan kerusakan pada sensor ini:

• Lampu Check Engine Menyala (MIL): Ini adalah gejala paling umum. ECU akan mendeteksi sinyal yang tidak valid atau tidak ada sinyal dari sensor camshaft dan akan menyalakan lampu check engine. Kode DTC yang sering muncul terkait dengan masalah sensor camshaft adalah P0340 (Camshaft Position Sensor Circuit Malfunction) atau P0341 (Camshaft Position Sensor Circuit Range/Performance Problem).
• Mesin Sulit Dihidupkan atau Tidak Mau Hidup: Jika ECU tidak dapat menerima sinyal posisi camshaft yang akurat, ia mungkin kesulitan menentukan kapan harus memicu pengapian dan injeksi bahan bakar, menyebabkan mesin sulit distart atau bahkan tidak bisa hidup sama sekali.
• Performa Mesin Menurun: Anda mungkin merasakan kehilangan tenaga, akselerasi yang lambat, atau mesin terasa "lemot". Ini terjadi karena ECU tidak dapat mengoptimalkan timing pengapian dan injeksi.
• Mesin Berjalan Kasar (Misfire, Idle Tidak Stabil): Timing yang salah dapat menyebabkan pembakaran tidak sempurna (misfire) atau idle yang tidak stabil, membuat mesin bergetar atau berderak.
• Konsumsi Bahan Bakar Boros: Pembakaran yang tidak efisien akibat timing yang salah akan menyebabkan mesin mengonsumsi lebih banyak bahan bakar untuk menghasilkan tenaga yang sama.
• Mesin Mati Mendadak (Stall): Dalam beberapa kasus, terutama jika sinyal sensor hilang secara intermiten, mesin bisa mati mendadak saat sedang berjalan atau berhenti di lampu merah.

Penyebab Umum Kerusakan Sensor Camshaft

Kerusakan pada sensor camshaft dapat disebabkan oleh beberapa faktor:

• Kabel Putus atau Konektor Kotor/Longgar: Seringkali, masalah bukan pada sensor itu sendiri, melainkan pada sirkuit kelistrikan. Kabel yang putus, isolasi yang mengelupas, atau konektor yang kotor/berkarat dapat mengganggu sinyal.
• Sensor Kotor atau Tertutup Serpihan Logam: Karena posisinya dekat dengan komponen mesin yang bergerak dan sering terpapar oli, sensor bisa tertutup oleh kotoran, serpihan logam halus dari keausan mesin, atau residu oli yang mengeras, yang dapat mengganggu kemampuannya mendeteksi target wheel.
• Kerusakan Internal pada Sensor: Seperti komponen elektronik lainnya, sensor camshaft dapat mengalami kerusakan internal akibat usia, panas berlebihan, getaran konstan, atau kegagalan komponen elektronik di dalamnya.
• Masalah pada Target Wheel/Reluktor: Meskipun jarang, target wheel yang bengkok atau rusak juga dapat menyebabkan sinyal yang tidak akurat.

Tips Perawatan dan Diagnosis Awal

Meskipun sensor camshaft umumnya dirancang untuk tahan lama, pemahaman tentang perawatan dan diagnosis awal dapat membantu mencegah masalah lebih lanjut.

• Pengecekan Visual Konektor dan Kabel: Secara berkala, periksa kondisi kabel dan konektor yang menuju sensor camshaft. Pastikan tidak ada kabel yang putus, isolasi yang mengelupas, atau konektor yang kotor atau longgar.
• Membersihkan Area Sensor: Jika memungkinkan dan Anda memiliki pengetahuan dasar, membersihkan area di sekitar sensor dari kotoran atau residu oli dapat membantu. Namun, pastikan mesin dalam keadaan dingin dan gunakan pembersih elektronik yang aman.
• Penggunaan Alat Scan (OBD-II): Jika lampu check engine menyala, gunakan alat scan OBD-II untuk membaca kode DTC. Kode seperti P0340, P0341, P0365, atau P0366 sangat mengindikasikan masalah pada sensor camshaft atau sirkuitnya.
• Pengujian Resistansi atau Sinyal (untuk Teknisi Berpengalaman): Teknisi profesional dapat menguji resistansi sensor (untuk sensor induktif) atau memantau pola sinyal menggunakan osiloskop untuk memastikan sensor menghasilkan sinyal yang benar.
• Pentingnya Servis Berkala: Ikuti jadwal servis yang direkomendasikan pabrikan. Servis berkala seringkali mencakup pemeriksaan sistem kelistrikan dan sensor yang dapat mendeteksi potensi masalah lebih awal.

Perbandingan Singkat: Sensor Camshaft vs. Sensor Crankshaft

Meskipun keduanya adalah sensor posisi dan kecepatan putar yang krusial, sensor camshaft (CMP) dan sensor crankshaft (CKP) memiliki fungsi yang berbeda namun saling melengkapi.

Kedua sensor ini bekerja secara harmonis. Sensor CKP memberikan data dasar tentang putaran mesin, sementara sensor CMP memberikan detail tentang fase mesin, memastikan ECU memiliki gambaran lengkap untuk mengontrol mesin secara optimal.

Kesalahan Umum yang Sering Terjadi

Dalam penanganan masalah sensor camshaft, ada beberapa kesalahan umum yang sering dilakukan:

• Mengabaikan Lampu Check Engine: Menunda penanganan lampu check engine dapat memperparah masalah atau menyebabkan kerusakan pada komponen lain.
• Mengganti Sensor Tanpa Diagnosis yang Tepat: Terkadang, masalah bukan pada sensor, melainkan pada kabel, konektor, atau bahkan ECU itu sendiri. Mengganti sensor tanpa diagnosis yang akurat bisa menjadi pemborosan waktu dan uang.
• Menggunakan Sensor Aftermarket Kualitas Rendah: Sensor aftermarket yang tidak sesuai standar pabrikan mungkin tidak memberikan sinyal yang akurat atau tidak tahan lama, menyebabkan masalah berulang. Selalu prioritaskan suku cadang asli atau aftermarket berkualitas tinggi dari merek terpercaya.
• Salah Memasang Sensor: Pemasangan yang tidak tepat dapat merusak sensor, target wheel, atau menyebabkan sinyal yang tidak akurat. Pastikan pemasangan dilakukan sesuai prosedur.

Kesimpulan

Fungsi sensor camshaft pada mesin mobil modern lebih dari sekadar pelengkap; ia adalah fondasi penting yang menopang kinerja, efisiensi, dan keandalan mesin. Dari memastikan waktu pengapian dan injeksi yang presisi hingga memungkinkan kecanggihan sistem Variable Valve Timing, sensor poros bubungan ini memainkan peran sentral dalam setiap siklus pembakaran.

Memahami fungsi dan gejala kerusakannya adalah langkah awal yang baik bagi setiap pemilik kendaraan untuk menjaga mesin tetap dalam kondisi prima. Jangan pernah mengabaikan tanda-tanda kerusakan, dan selalu percayakan diagnosis serta perbaikan kepada teknisi yang berpengalaman. Dengan perawatan yang tepat dan respons cepat terhadap masalah, sensor camshaft akan terus memastikan mesin mobil Anda beroperasi dengan optimal, memberikan pengalaman berkendara yang mulus, bertenaga, dan efisien.

Disclaimer: Informasi dalam artikel ini bersifat umum dan bertujuan sebagai panduan edukasi. Kondisi, spesifikasi, dan prosedur perawatan kendaraan dapat sangat bervariasi tergantung pada merek, model, tahun produksi, dan jenis mesin mobil. Selalu konsultasikan dengan buku panduan pemilik kendaraan Anda atau teknisi profesional untuk diagnosis dan perbaikan yang akurat.
