Mengungkap Rahasia Percikan Api: Cara Kerja Sistem Pengapian pada Mesin Bensin

Mengungkap Rahasia Percikan Api: Cara Kerja Sistem Pengapian pada Mesin Bensin

Setiap kali Anda memutar kunci kontak atau menekan tombol start pada mobil bertenaga bensin, sebuah keajaiban teknis yang kompleks namun presisi terjadi di dalam mesin. Jantung dari proses ini adalah sistem pengapian, komponen krusial yang bertanggung jawab untuk menciptakan percikan api yang tepat waktu dan cukup kuat untuk membakar campuran udara dan bahan bakar di dalam silinder. Tanpa sistem ini, mesin bensin modern tidak akan bisa hidup, apalagi bergerak.

Memahami cara kerja sistem pengapian pada mesin bensin tidak hanya menambah wawasan Anda tentang kendaraan, tetapi juga membantu Anda mengenali potensi masalah dan melakukan perawatan yang tepat. Artikel ini akan membawa Anda menyelami lebih dalam setiap aspek dari sistem vital ini, mulai dari komponen dasar hingga evolusi teknologinya yang canggih.

Apa Itu Sistem Pengapian pada Mesin Bensin?

Secara sederhana, sistem pengapian adalah rangkaian komponen listrik dan elektronik yang bertugas menghasilkan tegangan listrik tinggi, lalu menyalurkannya ke busi pada waktu yang sangat spesifik. Tujuan akhirnya adalah menciptakan percikan api listrik di celah busi. Percikan api inilah yang akan menyulut campuran udara dan bahan bakar yang telah dikompresi di dalam ruang bakar mesin, menghasilkan ledakan kecil yang mendorong piston dan menggerakkan kendaraan.

Fungsi utama dari sistem pembakaran ini dapat diringkas sebagai berikut:

• Menghasilkan Tegangan Tinggi: Mengubah tegangan rendah dari baterai menjadi tegangan ribuan volt.
• Mendistribusikan Tegangan: Mengirimkan tegangan tinggi tersebut ke busi yang tepat sesuai urutan pengapian mesin.
• Menentukan Waktu Pengapian: Memastikan percikan api terjadi pada saat yang optimal untuk pembakaran yang efisien dan maksimal.

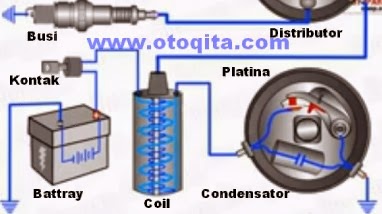

Komponen-Komponen Utama Sistem Pengapian

Untuk memahami cara kerja sistem pengapian pada mesin bensin, kita perlu mengenal berbagai komponen yang bekerja sama dalam sistem ini. Meskipun ada variasi tergantung jenis sistemnya (konvensional, elektronik, atau direct ignition), komponen dasarnya memiliki fungsi yang serupa.

Baterai

Sumber energi utama untuk seluruh sistem kelistrikan kendaraan, termasuk sistem penyalaan. Baterai menyediakan tegangan DC rendah (biasanya 12 volt) yang kemudian akan diubah dan ditingkatkan.

Kunci Kontak (Ignition Switch)

Sebuah sakelar yang memungkinkan pengemudi untuk menghubungkan atau memutuskan aliran listrik dari baterai ke sistem pengapian dan komponen listrik lainnya. Saat kunci diputar ke posisi "ON" atau "START", arus listrik mengalir ke koil pengapian.

Koil Pengapian (Ignition Coil)

Ini adalah jantung dari sistem pengapian. Koil pengapian berfungsi sebagai transformator step-up, mengubah tegangan rendah 12 volt dari baterai menjadi tegangan tinggi hingga puluhan ribu volt (20.000 hingga 40.000 volt atau lebih).

• Kumparan Primer: Terdiri dari lilitan kawat tembaga tebal dengan jumlah lilitan yang lebih sedikit. Arus dari baterai mengalir melalui kumparan ini.
• Kumparan Sekunder: Terdiri dari lilitan kawat tembaga tipis dengan jumlah lilitan yang jauh lebih banyak. Tegangan tinggi diinduksi di kumparan ini.
• Inti Besi: Meningkatkan efisiensi transfer energi magnetik antara kumparan primer dan sekunder.

Distributor (pada sistem konvensional dan elektronik awal)

Distributor memiliki peran ganda:

1. Memutuskan Arus Primer: Pada sistem konvensional, platina (breaker points) di dalam distributor membuka dan menutup sirkuit primer koil, menyebabkan induksi tegangan tinggi. Pada sistem elektronik, tugas ini digantikan oleh modul pengapian elektronik atau sensor.
2. Mendistribusikan Tegangan Tinggi: Setelah tegangan tinggi dihasilkan oleh koil, rotor di dalam cap distributor akan berputar dan mengarahkannya ke terminal kabel busi yang tepat sesuai dengan urutan pengapian mesin.

Komponen distributor meliputi:

• Platina (Breaker Points) dan Kondensor: Hanya pada sistem konvensional. Platina berfungsi sebagai sakelar mekanis, sementara kondensor mencegah loncatan bunga api pada platina.
• Rotor: Berputar dan menyalurkan tegangan tinggi dari tengah cap distributor ke terminal kabel busi yang sesuai.
• Cap Distributor: Penutup yang memiliki terminal untuk kabel busi dan terminal tengah untuk menerima tegangan tinggi dari koil.

Modul Pengapian Elektronik/ECU (Engine Control Unit)

Pada sistem pengapian yang lebih modern, platina digantikan oleh modul pengapian elektronik atau sepenuhnya dikendalikan oleh ECU.

• Modul Pengapian Elektronik: Menggunakan transistor untuk memutus dan menyambungkan arus primer koil, memberikan kontrol waktu pengapian yang lebih akurat dan minim perawatan dibandingkan platina.
• ECU: Pada sistem pengapian yang paling canggih (sering disebut sistem pengapian terprogram atau Direct Ignition System), ECU bertanggung jawab penuh atas waktu pengapian. ECU menerima input dari berbagai sensor seperti sensor posisi crankshaft (CKP), sensor posisi camshaft (CMP), sensor tekanan manifold (MAP), sensor posisi throttle (TPS), dan lainnya untuk menghitung waktu pengapian yang paling optimal.

Kabel Busi (Spark Plug Wires)

Kabel-kabel ini berfungsi menghantarkan tegangan tinggi dari distributor (atau koil individual pada sistem Direct Ignition) ke masing-masing busi. Kabel busi dirancang khusus dengan isolasi tebal untuk mencegah kebocoran tegangan dan gangguan elektromagnetik.

Busi (Spark Plug)

Ini adalah komponen terakhir dalam rantai sistem pengapian, tempat percikan api benar-benar terjadi. Busi dipasang di kepala silinder, dengan ujung elektrodanya menjorok ke ruang bakar.

• Elektroda Pusat: Dihubungkan ke kabel busi dan menerima tegangan tinggi.
• Elektroda Massa: Terpasang pada bodi busi dan terhubung ke massa mesin.
• Insulator: Melindungi elektroda pusat dan mencegah arus bocor ke bodi busi.
• Celah Busi: Jarak kecil antara elektroda pusat dan elektroda massa tempat percikan api melompat. Ukuran celah ini sangat penting untuk performa pengapian.

Evolusi Teknologi Sistem Pengapian

Seiring waktu, cara kerja sistem pengapian pada mesin bensin telah mengalami banyak penyempurnaan untuk meningkatkan efisiensi, keandalan, dan mengurangi emisi.

Sistem Pengapian Konvensional (Platina)

Ini adalah sistem pengapian tertua, mengandalkan platina sebagai sakelar mekanis untuk memutus arus primer koil. Kelemahannya adalah platina mudah aus, memerlukan penyetelan berkala, dan memiliki keterbatasan dalam menentukan waktu pengapian yang akurat pada kecepatan mesin tinggi.

Sistem Pengapian Elektronik (Transistorized Ignition)

Menggantikan platina dengan modul elektronik yang menggunakan transistor untuk memutus arus primer koil. Sistem ini lebih andal, tidak memerlukan perawatan sesering platina, dan mampu menghasilkan tegangan yang lebih konsisten. Waktu pengapian masih diatur oleh distributor, namun dengan sensor elektronik sebagai pengganti platina.

Sistem Pengapian Elektronik Terkontrol Komputer (ECU-Controlled Ignition)

Pada sistem ini, ECU mengambil alih sepenuhnya kontrol waktu pengapian. Berbagai sensor memberikan data kepada ECU (kecepatan mesin, beban mesin, suhu, dll.), yang kemudian menghitung waktu pengapian yang paling presisi. Distributor mungkin masih ada, tetapi hanya berfungsi untuk mendistribusikan tegangan.

Sistem Pengapian Langsung (Direct Ignition System/DIS atau Coil-on-Plug/COP)

Ini adalah teknologi pengapian paling modern dan umum saat ini. Setiap busi memiliki koil pengapiannya sendiri yang langsung terpasang di atas busi (Coil-on-Plug) atau di dekatnya (DIS). Ini menghilangkan kebutuhan akan distributor dan kabel busi tegangan tinggi, mengurangi kehilangan energi, dan memungkinkan kontrol pengapian yang sangat presisi untuk setiap silinder secara individual oleh ECU.

Cara Kerja Sistem Pengapian pada Mesin Bensin: Sebuah Siklus Terkoordinasi

Mari kita telaah cara kerja sistem pengapian pada mesin bensin langkah demi langkah dalam satu siklus pembakaran.

Tahap 1: Persiapan Arus Listrik

Saat kunci kontak diputar ke posisi "ON" atau "START", arus listrik 12 volt dari baterai mengalir melalui kunci kontak dan masuk ke kumparan primer koil pengapian. Arus ini menciptakan medan magnet di sekitar inti besi koil.

Tahap 2: Peningkatan Tegangan

Ketika waktunya tiba untuk busi memercikkan api (ditentukan oleh distributor atau ECU), sirkuit primer koil tiba-tiba diputus. Pada sistem konvensional, ini dilakukan oleh platina yang membuka. Pada sistem elektronik, modul atau ECU memutus arus ini. Pemutusan arus yang mendadak menyebabkan medan magnet di sekitar kumparan primer runtuh dengan cepat. Keruntuhan medan magnet ini menginduksi tegangan listrik yang sangat tinggi (puluhan ribu volt) pada kumparan sekunder koil.

Tahap 3: Distribusi Tegangan Tinggi

Tegangan tinggi yang dihasilkan koil kemudian disalurkan:

• Pada Sistem Konvensional/Elektronik dengan Distributor: Tegangan tinggi mengalir dari koil ke tengah cap distributor. Rotor yang berputar di dalam cap kemudian mengarahkan tegangan tinggi ini ke terminal kabel busi yang sesuai dengan silinder yang sedang berada di akhir langkah kompresi.
• Pada Sistem Direct Ignition (COP/DIS): ECU mengirimkan sinyal ke koil individu yang terpasang langsung di atas busi yang dituju. Koil tersebut kemudian langsung menghasilkan dan menyalurkan tegangan tinggi ke busi tanpa perantara kabel panjang atau distributor.

Tahap 4: Penciptaan Percikan Api

Tegangan tinggi mencapai busi melalui kabel busi (atau langsung dari koil pada COP). Tegangan ini menciptakan perbedaan potensial yang sangat besar antara elektroda pusat dan elektroda massa busi. Ketika tegangan ini cukup tinggi untuk mengatasi hambatan udara di celah busi, listrik melompat dalam bentuk percikan api.

Tahap 5: Pembakaran dan Tenaga

Percikan api yang dihasilkan busi membakar campuran udara dan bahan bakar yang telah dikompresi di dalam ruang bakar. Ledakan kecil ini menghasilkan tekanan yang mendorong piston ke bawah, menggerakkan crankshaft, dan pada akhirnya, roda kendaraan. Setelah pembakaran, sisa gas buang dikeluarkan, dan siklus berulang untuk silinder berikutnya.

Mengapa Waktu Pengapian Sangat Krusial?

Waktu pengapian yang tepat adalah kunci efisiensi dan performa mesin. Percikan api tidak boleh terlalu cepat (pengapian awal/advance) atau terlalu lambat (pengapian terlambat/retard).

• Pengapian Terlalu Awal: Dapat menyebabkan ketukan mesin (knocking) atau pre-ignition, yang merusak komponen mesin.
• Pengapian Terlalu Lambat: Mengurangi tenaga mesin, meningkatkan konsumsi bahan bakar, dan menyebabkan suhu gas buang terlalu tinggi.

Sistem pengapian modern yang dikendalikan oleh ECU dapat mengatur waktu pengapian dengan sangat presisi, bahkan memajukan atau memundurkan waktu pengapian berdasarkan kondisi pengemudian (beban mesin, kecepatan, suhu, dll.) untuk mencapai pembakaran yang paling optimal.

Tips Perawatan dan Pemeliharaan Sistem Pengapian

Merawat sistem pengapian adalah investasi dalam performa dan umur panjang mesin Anda. Berikut adalah beberapa tips praktis:

Periksa dan Ganti Busi Secara Berkala

• Interval Penggantian: Ikuti rekomendasi pabrikan kendaraan (umumnya setiap 20.000–100.000 km, tergantung jenis busi).
• Jenis Busi: Gunakan busi dengan spesifikasi yang direkomendasikan pabrikan (tipe, celah, nilai panas). Busi yang kotor, aus, atau tidak sesuai dapat menyebabkan pembakaran tidak sempurna, mesin tersendat, dan boros bahan bakar.

Periksa Kabel Busi (jika ada)

• Periksa retakan, sobekan, atau tanda-tanda kebocoran pada isolasi kabel.
• Pastikan koneksi kabel busi ke koil/distributor dan busi terpasang erat.
• Kabel busi yang rusak dapat menyebabkan hilangnya percikan api atau percikan api yang lemah.

Periksa Koil Pengapian

• Perhatikan tanda-tanda kerusakan seperti retakan pada bodi koil, kebocoran oli (pada koil lama), atau perubahan warna.
• Jika mesin tersendat atau ada kode masalah "misfire", koil mungkin perlu diperiksa atau diganti.

Periksa Distributor (jika ada)

• Periksa kondisi cap distributor dan rotor dari retakan atau keausan.
• Pada sistem platina, periksa celah platina dan kondensor.

Perhatikan Gejala Kerusakan

• Mesin Susah Dihidupkan: Bisa jadi busi kotor, koil lemah, atau masalah pada sistem pengapian.
• Mesin Tersendat (Misfire): Tanda paling umum masalah pengapian, biasanya karena busi atau koil yang rusak pada satu atau lebih silinder.
• Konsumsi Bahan Bakar Meningkat: Pembakaran tidak efisien akibat pengapian yang buruk.
• Penurunan Tenaga Mesin: Akibat pembakaran tidak optimal.
• Lampu "Check Engine" Menyala: ECU mendeteksi masalah pada sistem pengapian.

Perbandingan Singkat Jenis Sistem Pengapian

Kesalahan Umum yang Sering Terjadi pada Sistem Pengapian

Beberapa kesalahan umum yang sering dilakukan atau terjadi pada sistem pengapian meliputi:

• Mengabaikan Penggantian Busi: Menunda penggantian busi jauh melampaui rekomendasi pabrikan.
• Menggunakan Komponen Tidak Sesuai Spesifikasi: Mengganti busi, kabel busi, atau koil dengan produk yang tidak sesuai standar atau kualitas rendah.
• Kerusakan Fisik Kabel/Konektor: Tidak sengaja merusak isolasi kabel busi atau konektor saat melakukan perawatan lain di ruang mesin.
• Kesalahan Diagnosa: Mengganti komponen pengapian yang sebenarnya masih baik karena salah mendiagnosis masalah mesin. Penting untuk melakukan pemeriksaan menyeluruh.
• Terlalu Sering Mencuci Ruang Mesin dengan Air Bertekanan: Dapat menyebabkan air masuk ke konektor kelistrikan dan merusak komponen pengapian.

Kesimpulan: Memastikan Kinerja Optimal Mesin

Cara kerja sistem pengapian pada mesin bensin adalah contoh sempurna bagaimana koordinasi presisi dari komponen-komponen yang berbeda dapat menghasilkan kekuatan yang luar biasa. Dari loncatan api sederhana di busi, mesin Anda hidup dan beroperasi. Memahami sistem ini memungkinkan Anda untuk lebih menghargai teknologi di balik kendaraan Anda dan menjadi pemilik yang lebih proaktif.

Dengan perawatan rutin dan perhatian terhadap tanda-tanda kerusakan, Anda dapat memastikan bahwa sistem pengapian kendaraan Anda selalu dalam kondisi prima. Hal ini tidak hanya menjaga performa mesin tetap optimal, tetapi juga berkontribusi pada efisiensi bahan bakar dan mengurangi emisi, menjadikan pengalaman berkendara Anda lebih menyenangkan dan bertanggung jawab.

Disclaimer:
Informasi dalam artikel ini bersifat umum dan dapat berbeda tergantung pada merek, model, tahun produksi kendaraan, serta spesifikasi dan penggunaan masing-masing. Selalu merujuk pada buku manual kendaraan Anda atau berkonsultasi dengan teknisi ahli untuk informasi yang lebih spesifik dan akurat terkait kendaraan Anda.
